Testo 760-2 dijital multimetre; yüksek performanslı multimetre modelidir. Otomatik ölçüm parametresi algılama özelliğine sahiptir. Bu multimetre cihazı ile, frekans, direnç, kapasitans, AC/DC gerilim ve AC/DC akım ölçümlerini gerçekleştirebilirsiniz.
Testo 760-2 dijital multimetre; yüksek performanslı multimetre modelidir. Otomatik ölçüm parametresi algılama özelliğine sahiptir. Bu multimetre cihazı ile, frekans, direnç, diyot, kapasitans, AC/DC gerilim ve AC/DC akım ölçümlerini gerçekleştirebilirsiniz. Kullanımı oldukça basit olup, geleneksel düğmeler yerine fonksiyon tuşları gelerek cihazı tek elle kullanabilmeniz sağlanmıştır.
TESTO 760-2 DİJİTAL MULTİMETRENİN ÖZELLİKLERİ:
- Testo 760-2 dijital multimetre cihazı ile; AC/DC gerilim, AC/DC akım, direnç, diyot, frekans ve kapasitans ölçümleri yapılabilmektedir.
- Testo 760-2 multimetre, elektrik sektöründeki tüm profesyoneller için çok fonksiyonlu bir cihazdır.
- Bu multimetre cihazının en büyük özelliği True RMS fonksiyonunun olmasıdır. True-RMS (rms = kare ortalamalarının kökü) alternatif akımı (AC) veya AC gerilimini ölçebilen bir özelliktir.
- Testo 760-2 dijital multimetre, elektrik sektöründeki tüm profesyoneller için çok fonksiyonlu bir cihazdır.
- 600 V’a kadar gerilim aralığı, 60 MHz’ye kadar frekans aralığı ve 60 mF’ye kadar kapasitans aralığı bulunmaktadır.
- Bu multimetre cihazı aynı zamanda -20°C ile +500°C arası sıcaklık ölçümü yapabilmektedir.
- Testo 760-2 multimetre cihazı toz ve su sıçramalarına karşı IP64 koruma sınıfına sahiptir.
- Kutu içerisinden çıkan adaptör ile cihaza K tipi prob bağlanabilmektedir. K tipi prob kutu içerisinden çıkmayıp opsiyonel olarak satılmaktadır.
- Diğer multimetrelerin aksine, testo 760-2 soket atamasıyla uygun ölçüm parametresini otomatik olarak algılar.

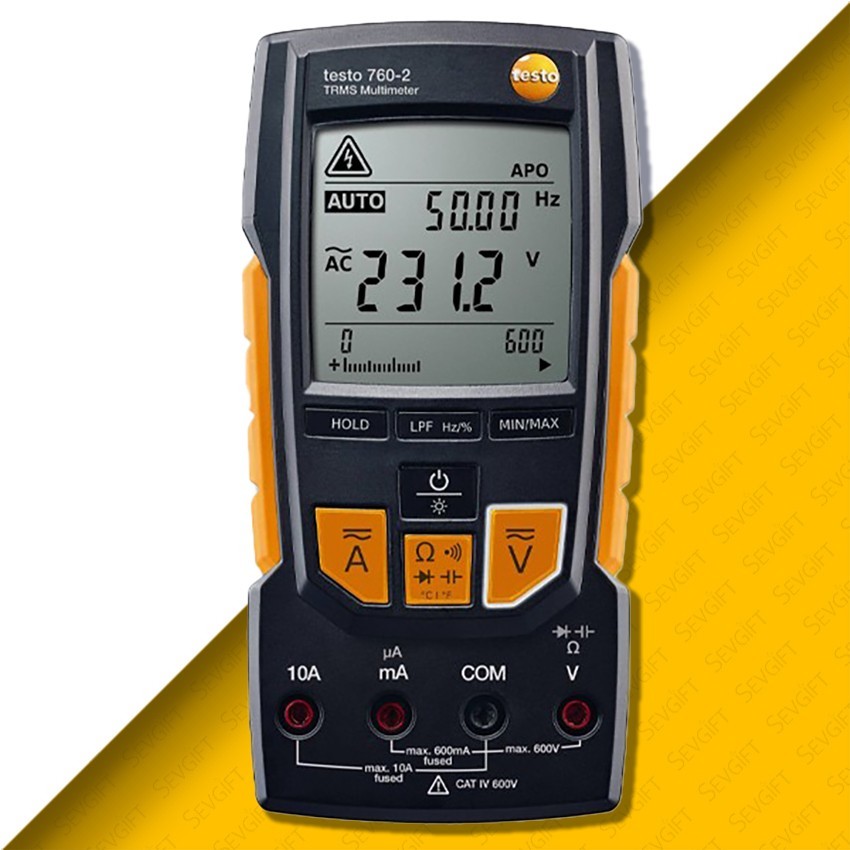

- Geleneksel çevirmeli düğme yerine aydınlatmalı fonksiyon tuşlarına sahiptir. Böylece ölçüm cihazını tek elle kolayca kontrol edebilirsiniz.
- Geniş, aydınlatılmış ekranı sayesinde ışığın az olduğu ortamlarda ölçüm verilerini rahtlıkla okuyabilirsiniz.
- Entegre alçak-geçirgen filtre, konvertisörlerin frekans kontrolünde daha doğru ölçüm sonuçları almanızı sağlar.
- Cihazın arkasında bulunan destek ayağı sayesinde multimetreyi masaüstünde kolayca sabitleyebilir, ölçüm sonuçlarınızı kolayca görebilirsiniz.
- Testo 760-2 dijital multimetre cihazı 3 adet AAA pil ile birlikte çalışmaktadır.

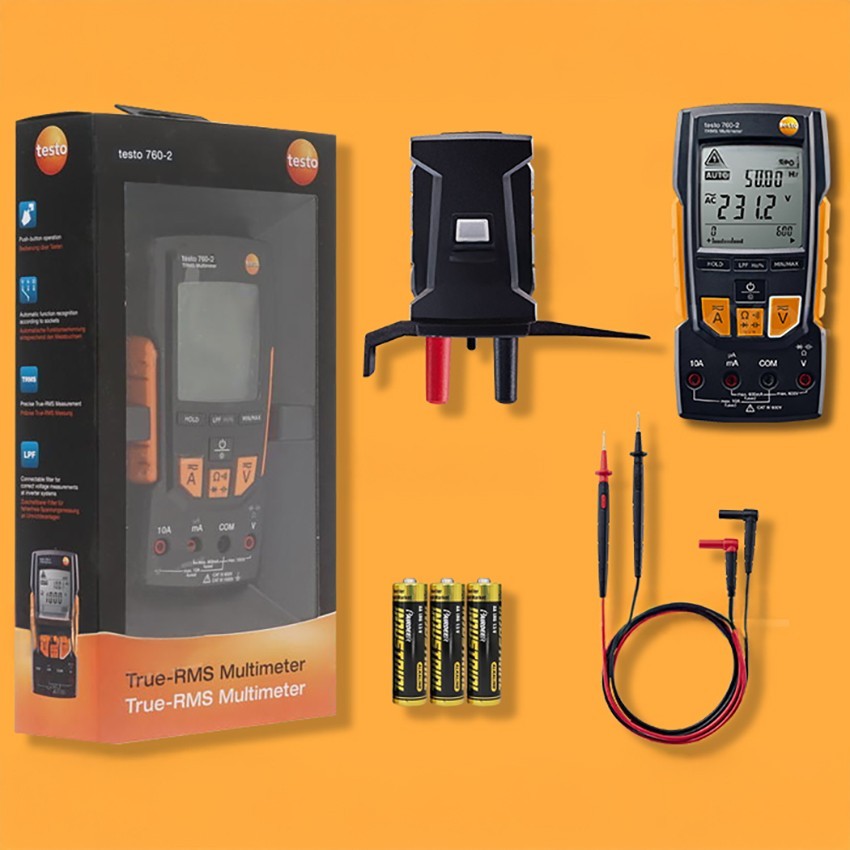

- Cihazın kutu içerisinden 1 adet 760-2 dijital multimetre cihazı, 3 adet AAA pil, 1 set ölçüm kablosu, 1 adet K tipi problar için adaptör, kalibrasyon protokolü ve kullanım kılavuzu çıkmaktadır.
Yukarıdaki tabloda Testo 760 dijital multimetre serisinin tüm modellerini görmektesiniz. Şu anda Testo 760-2 modelini incelemektesiniz.
TEKNİK ÖZELLİKLER
| Ekran Sayaç |
6000
|
|---|---|
| Ekran |
LCD
|
| Ekran Aydınlatması |
Var
|
| Hold |
Var
|
| Min/Maks Özelliği |
Var
|
| Diyot Testi |
Var
|
| Süreklilik Testi |
Var
|
| Koruma Sınıfı |
IP64
|
| Güç Kaynağı |
3 AAA pil
|
| Depolama Sıcaklığı |
-15 … +60 °C
|
| Çalışma Sıcaklığı |
-10 … +50 °C
|
| Çalışma Nemi |
0 … 80 %rF
|
| Yetki Belgeleri |
CSA; CO sensörü
|
| Standartlar |
EN 61326-1; EN 61010-2-033; EN 61140
|
| Ağırlık |
340 g
|
| Boyutlar |
167 x 85 x 45 mm
|
