VICTOR 8045 Masaüstü Dijital Multimetre | 30000 Count ve PC Bağlantılı

Laboratuvar ve Profesyonel Ölçümler İçin Yüksek Hassasiyetli Masaüstü Multimetre

Victor 8045 Masaüstü Dijital Multimetre, yüksek doğruluk gerektiren elektriksel ölçümler için tasarlanmış profesyonel bir laboratuvar tipi ölçüm cihazıdır. 30.000 count yüksek çözünürlüklü ekranı, True RMS ölçüm teknolojisi ve USB/PC bağlantı desteği sayesinde ölçüm verilerini bilgisayara aktararak kayıt ve analiz yapmanıza olanak tanır. Elektronik laboratuvarları, Ar-Ge merkezleri, teknik servisler, eğitim kurumları ve üretim tesislerinde hassas ölçümler için ideal bir çözümdür.

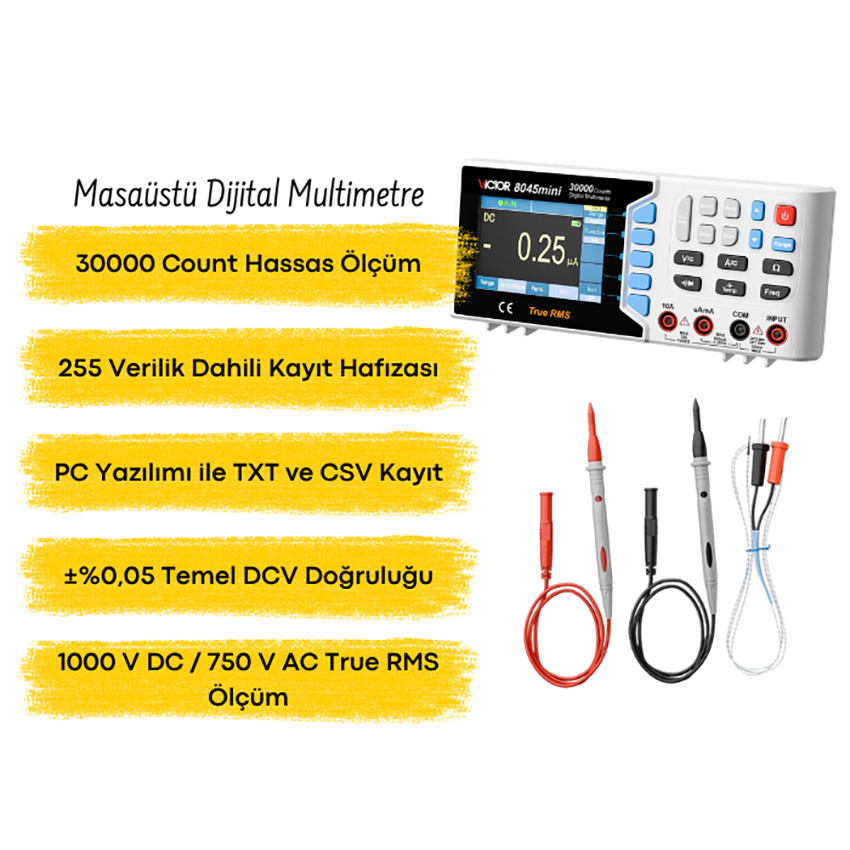

Victor 8045 Masaüstü Dijital Multimetre Özellikleri

- Victor 8045 masaüstü dijital multimetre, 30000 count gösterim kapasitesi ve %0,05’e kadar temel DC voltaj doğruluğu sayesinde elektronik devrelerde ayrıntılı ve hassas ölçüm yapılmasını sağlar.
- 3,5 inç büyüklüğündeki 480 × 320 piksel renkli TFT ekranı; ölçüm değeri, birim, fonksiyon, kademe ve batarya durumunun kolayca takip edilmesine yardımcı olur.
- Çift gösterim özelliği, AC voltaj veya AC akım değeriyle ölçülen sinyalin frekansını aynı ekran üzerinde birlikte görüntüleyerek iki parametrenin eş zamanlı incelenmesini sağlar.
- DC voltajı 300 mV–1000 V, AC voltajı ise 300 mV–750 V arasında ölçebilen cihaz, AC ölçümlerinde True RMS teknolojisiyle sinüs biçiminde olmayan sinyallerin daha doğru değerlendirilmesine yardımcı olur.
- AC ve DC akımı 300 µA seviyesinden 10 A değerine kadar ölçebilmesi, düşük akımlı elektronik devrelerden daha yüksek akım gerektiren elektrik uygulamalarına kadar geniş kullanım imkânı sunar.
- 300 MΩ’a kadar direnç, 300 mF’a kadar kapasite, 300 MHz’e kadar frekans ve %0,1–%99,9 görev döngüsü ölçümü yaparak farklı elektrik ve elektronik kontrollerini tek cihazda birleştirir.
- K tipi prob desteğiyle -40°C ile +1000°C arasında sıcaklık ölçebilir ve sonuçları °C, °F veya K biriminde gösterebilir. Kutudan çıkan K tipi probun ölçüm aralığı -20°C ile +250°C’dir.
- Otomatik kademe seçimi giriş sinyaline uygun ölçüm aralığını kendisi belirlerken manuel kademe seçimi, kullanıcının ihtiyaç duyduğu aralığı doğrudan seçmesine imkân tanır.
- Dahili hafızası manuel veya otomatik olarak 255 ölçüm verisini saklayabilir; otomatik kayıtta veri alma aralığı 1 ile 10 saniye arasında ayarlanabilir.

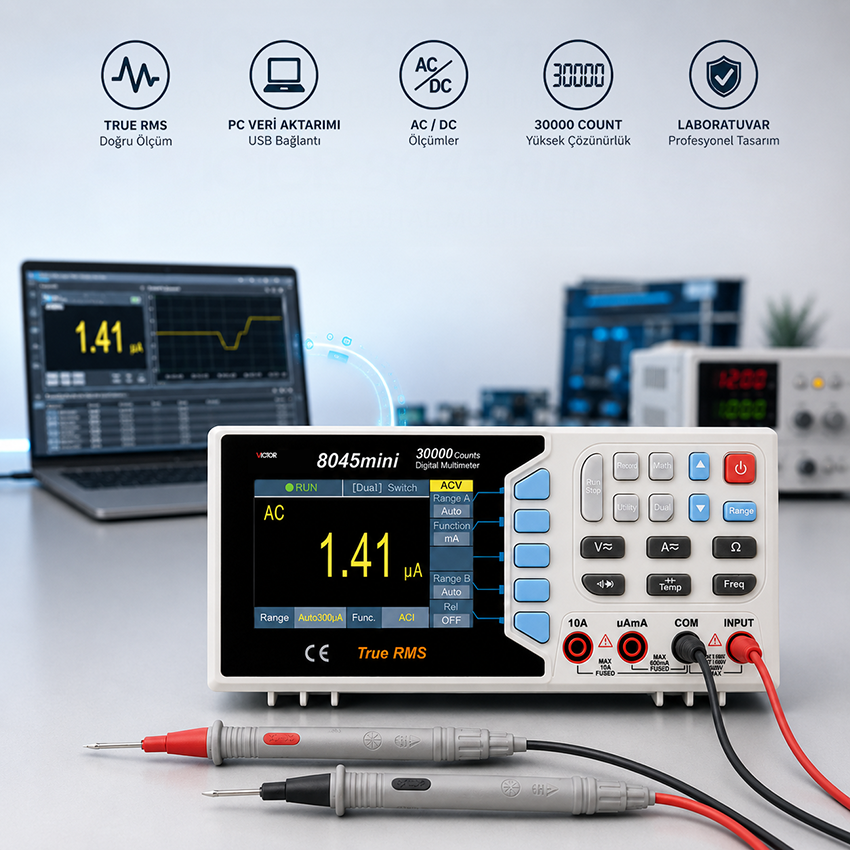

- USB bağlantısıyla bilgisayara bağlanabilen Victor 8045’in ölçüm sonuçları uygulama üzerinden takip edilerek TXT veya CSV formatında kaydedilebilir.
- Run/Stop, REL, maksimum, minimum, ortalama ve dB/dBm fonksiyonları; ölçüm değerlerinin sabitlenmesi, karşılaştırılması ve daha ayrıntılı analiz edilmesine yardımcı olur.
- Diyot test fonksiyonu 0–3,2 V arasındaki ileri yön gerilim düşümünü görüntülerken süreklilik kontrolü yaklaşık 30 Ω altındaki bağlantılarda sesli uyarı verir.
- 4400 mAh kapasiteli dahili şarj edilebilir bataryası, çalışma koşullarına bağlı olarak yaklaşık 10 saate kadar kablosuz kullanım sağlar.
- Cihaz Type-C bağlantısı üzerinden DC 5 V güçle çalıştırılabilir ve şarj edilebilir; 5V çıkışa ve 2A akım kapasitesine sahip USB adaptörler kullanılabilir. Adaptör kutu içeriğine dahil değildir.

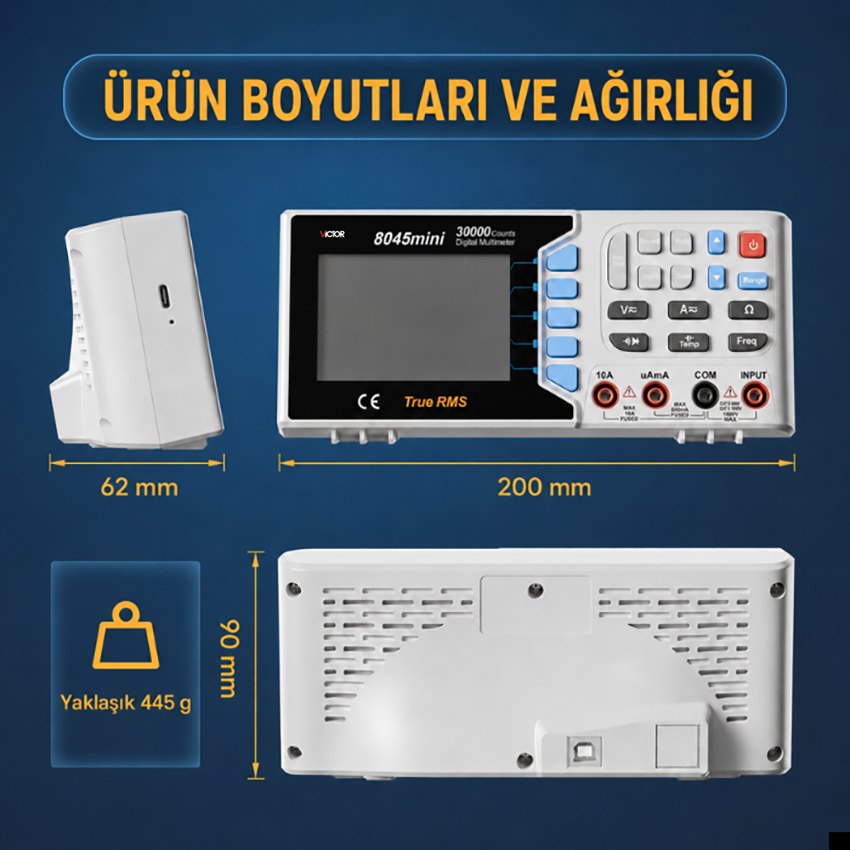

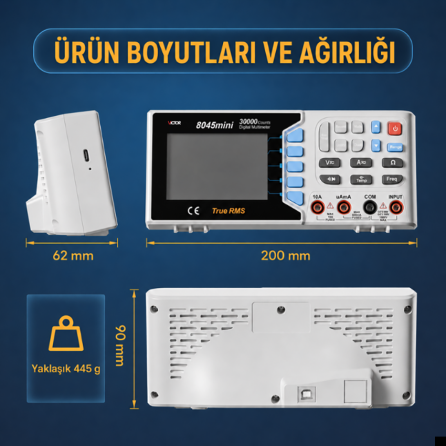

- Yaklaşık 200 × 90,6 × 62 mm boyutları ve 440 gram ağırlığıyla çalışma masasında az yer kaplar; CAT I 1000 V, CAT II 600 V güvenlik sınıfları ve sigortalı akım girişleriyle profesyonel kullanıma uygun bir yapı sunar.

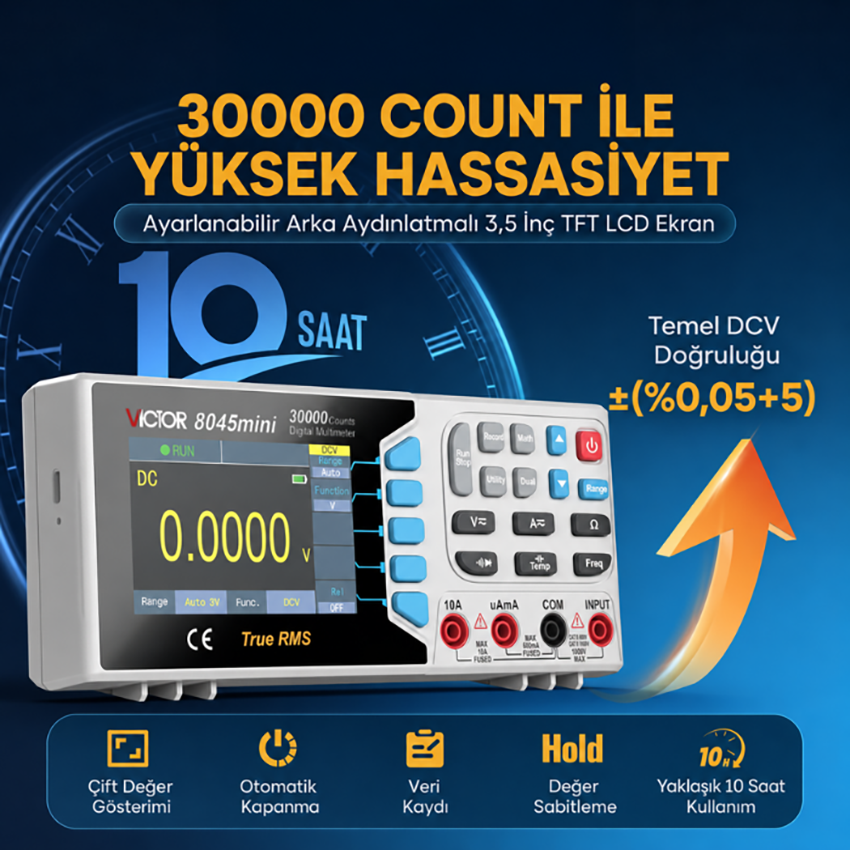

Victor 8045, 30000 count gösterim kapasitesi ve ±(%0,05+5) temel DCV doğruluğuyla küçük değer değişimlerinin ayrıntılı biçimde takip edilmesine yardımcı olur.

AC/DC voltaj ve akımın yanı sıra direnç, kapasitans, frekans, sıcaklık, görev döngüsü, diyot ve süreklilik ölçümlerini tek cihazda bir araya getirir.

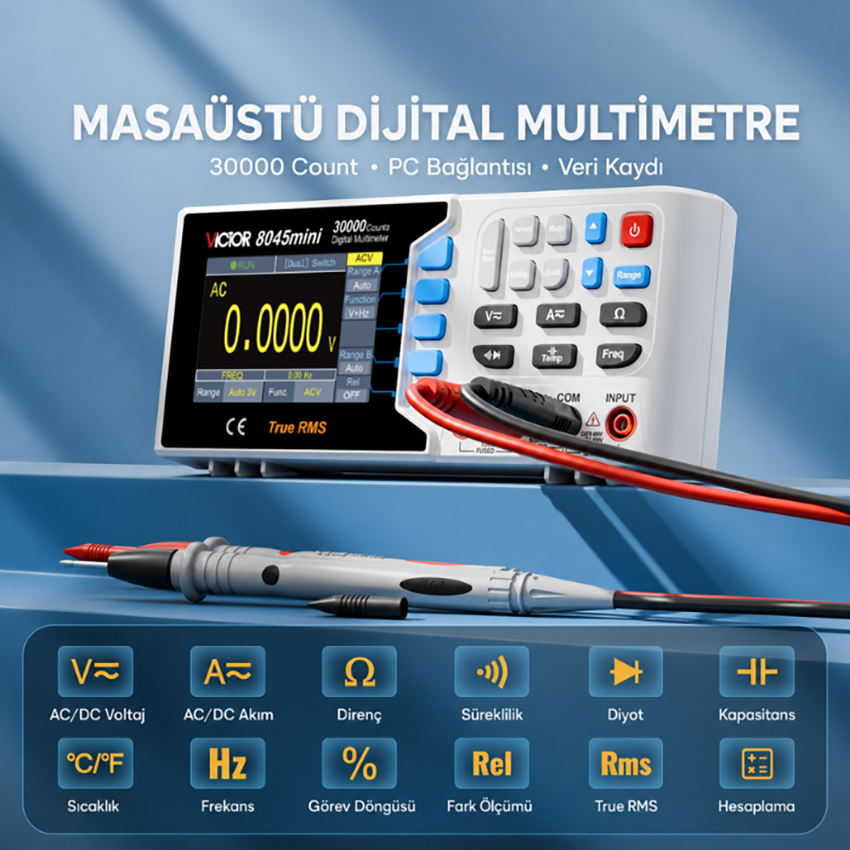

Ölçüm Modları ve İşlevleri

- AC/DC Voltaj (AC/DC Voltage): Devredeki alternatif veya doğru gerilimi volt cinsinden ölçer.
- AC/DC Akım (AC/DC Current): Devreden geçen alternatif veya doğru akımı ölçer.
- Direnç (Resistance): Bir bileşenin elektrik akımına karşı gösterdiği direnci ölçer.
- Süreklilik (Continuity): Kablo veya devre bağlantısının kopuk olup olmadığını sesli uyarıyla kontrol eder.
- Diyot (Diode): Diyotların doğru yönde çalışıp çalışmadığını ve ileri yön gerilimini test eder.
- Kapasitans (Capacitance): Kondansatörlerin elektrik yükü depolama kapasitesini ölçer.
- Sıcaklık (Temperature): Uygun sıcaklık probuyla sıcaklığı °C veya °F cinsinden ölçer.
- Frekans (Frequency): Elektrik sinyalinin saniyedeki tekrar sayısını Hz cinsinden gösterir.
- Görev Döngüsü (Duty Cycle): Sinyalin bir çevrim boyunca ne kadar süre açık kaldığını yüzde olarak gösterir.
- Fark Ölçümü (Relative/Rel): Mevcut değeri referans alır ve sonraki ölçümlerin bu değerden farkını gösterir.
- True RMS (Gerçek Etkin Değer): Dalga şekli düzgün olmayan AC sinyallerde daha doğru ölçüm yapılmasını sağlar.
- Hesaplama (Math): Maksimum, minimum ve ortalama değerleri bulur; voltaj ölçümlerini dB/dBm olarak değerlendirebilir.

<

Sigortalı akım girişleri, çift yalıtımlı gövde ve CAT I 1000V / CAT II 600V güvenlik sınıfları, profesyonel ölçümlerde daha güvenli kullanım sağlar.

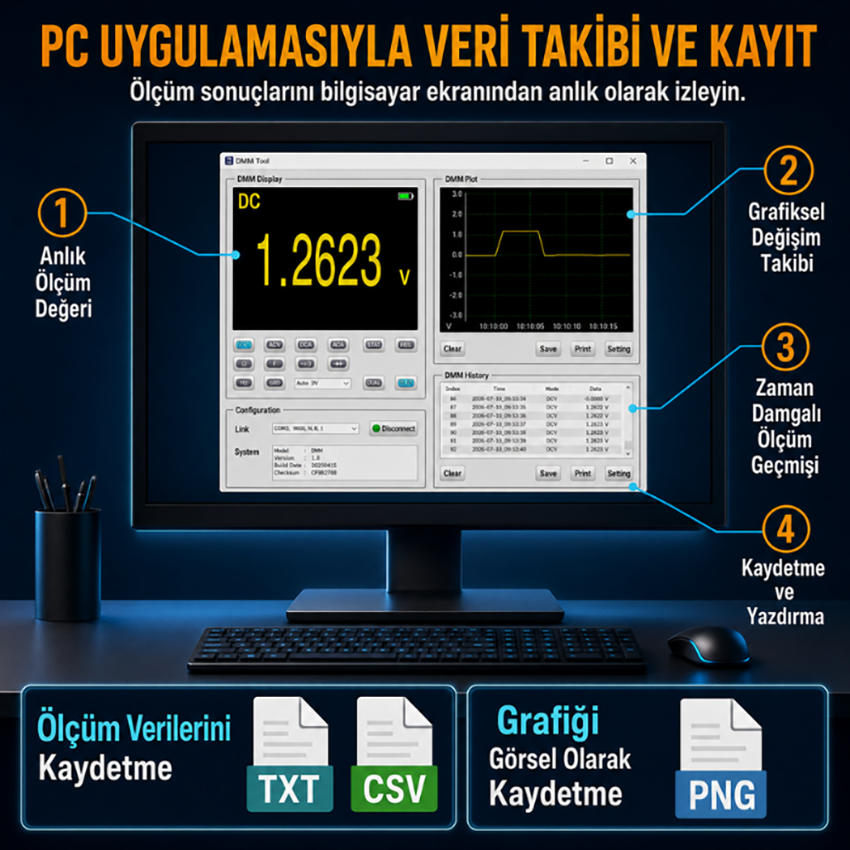

PC uygulaması üzerinden anlık değerler, grafiksel değişimler ve zaman damgalı ölçüm geçmişi izlenebilir; veriler TXT/CSV, grafikler ise PNG formatında kaydedilebilir.

Elektronik kontrol ve onarımdan araştırma çalışmalarına, üretim testlerinden kalite kontrol süreçlerine kadar Victor 8045

masaüstü dijital multimetre, düzenli ölçüm takibi gerektiren profesyonel uygulamalara uyum sağlar.

Otomatik kademe pratik kullanım sunarken manuel kademe seçimi, ölçüm aralığının kullanıcı tarafından

belirlenmesine ve farklı elektriksel testlerin daha kontrollü yürütülmesine imkân tanır.

Değer sabitleme işlevi anlık sonucu ekranda koruyarak okumayı kolaylaştırırken,

255 noktaya kadar dahili kayıt kapasitesi ölçümlerin daha sonra incelenmesini sağlar.

Matematiksel Hesaplama Fonksiyonları

Victor 8045’in Math fonksiyonu, ölçüm sonuçlarını yalnızca ekranda göstermekle kalmaz; maksimum, minimum ve ortalama değerleri hesaplayabilir, ayrıca AC/DC voltaj ölçümlerini dB veya dBm cinsinden değerlendirebilir. Bu özellik özellikle sinyal seviyesindeki değişimleri, kazancı veya kaybı hızlı şekilde yorumlamak için kullanılır.

dB nedir?

En basit anlatımla:

• 0 dB: Değişiklik yok.
• Pozitif dB: Sinyal güçlenmiş.
• Negatif dB: Sinyal zayıflamış.

Aynı empedans kullanıldığında:

• 1V ile 1V karşılaştırılırsa: 0 dB
• 1V’dan 2V’a çıkarsa: yaklaşık +6 dB
• 1V’dan 0,5V’a düşerse: yaklaşık -6 dB

Örneğin bir kablonun girişinde 1V, çıkışında 0,5V ölçülüyorsa kablo sinyalde kayba neden olmuştur. Cihaz bunu yaklaşık -6 dB olarak gösterebilir.

dBm nedir?

dBm, sinyal gücünü 1 miliwatt referansına göre gösterir. dB’den farklı olarak karşılaştırmalı değil, belirli bir güç seviyesini ifade eder.

• 0 dBm = 1mW
• +10 dBm = 10mW
• +20 dBm = 100mW
• +30 dBm = 1W
• -10 dBm = 0,1mW

1mW değerinin 0 dBm olmasının nedeni, ölçülen gücün 1mW referans değeriyle aynı olmasıdır. Yani aralarında artış veya azalma bulunmaz.

Victor 8045, ölçülen voltajı seçilen referans empedansına göre güce dönüştürerek dBm değerini hesaplar. Örneğin 50Ω empedans seçildiğinde yaklaşık 0,224V RMS, 1mW güce ve dolayısıyla 0 dBm değerine karşılık gelir. Cihazda 50Ω, 75Ω, 600Ω gibi farklı referans empedansları seçilebilir.

Nerelerde kullanılır?

dB ve dBm hesaplamaları; ses sistemleri, amplifikatörler, filtreler, kablolar ve çeşitli sinyal devrelerinde seviye değişimini değerlendirmek için kullanılabilir. Bu fonksiyon ayrı bir RF güç sensörü değildir; ACV veya DCV modunda ölçülen voltaj sonucunu, seçilen empedansa göre matematiksel olarak dönüştürür.

Maksimum, minimum ve ortalama ne işe yarar?

Örneğin 5V’luk bir güç kaynağını ölçerken değer sürekli küçük değişiklikler gösterebilir:

• En düşük değer: 4,95V
• En yüksek değer: 5,08V
• Ortalama değer: yaklaşık 5V

Victor 8045 bu değerleri otomatik olarak hesaplayarak sinyalde veya besleme voltajında oluşan değişimlerin daha kolay değerlendirilmesini sağlar.

Çift değer gösterimi, AC voltaj veya AC akım sonucuyla sinyal frekansının aynı ekranda izlenmesini sağlayarak modlar arasında geçiş ihtiyacını azaltır.



Victor 8045 PC Uygulaması Kurulumu ve Bağlantısı

1. Ürün sayfasındaki bağlantıdan Victor 8045 PC uygulamasını indirin ve sıkıştırılmış klasörü çıkarın.
2. “Drivers” klasöründeki “CH34x_Install_Windows_v1.0.EXE” dosyasını çalıştırarak USB sürücüsünü yükleyin.


3. Victor 8045’i açın ve cihazın arkasındaki kare USB iletişim bağlantısını, USB veri kablosuyla bilgisayara bağlayın.
4. “DMM Tool (EN).exe” dosyasını çalıştırın ve uygulamadaki “Connect” düğmesine basın.

5. Bağlantı kurulduğunda ölçüm değerleri, grafik ve ölçüm geçmişi bilgisayar ekranından takip edilebilir. Ölçüm kayıtları TXT veya CSV, grafikler ise PNG formatında kaydedilebilir.

ÖLÇÜM ARALIKLARI VE HASSASİYET

DC Voltaj (DCV)

Ölçüm Aralığı	Hassasiyet	Çözünürlük
300.00mV	±(0.1%+5)	0.01mV
3.0000V	±(0.05%+5)	0.0001V
30.000V		0.001V
300.00V		0.01V
1000.0V	±(0.5%+10)	0.1V

AC Voltaj (ACV)

Ölçüm Aralığı	Frekans Aralığı	Hassasiyet	Çözünürlük
300.00mV	40Hz~400Hz	±(1.0%+25)	0.01mV
	>400Hz~10kHz	±(2.5%+60)
3.0000V	40Hz~400Hz	±(0.8%+25)	0.0001V
	>400Hz~10kHz	±(2.5%+60)
30.000V	40Hz~400Hz	±(0.8%+25)	0.001V
	>400Hz~10kHz	±(2.5%+60)
300.00V	40Hz~400Hz	±(0.8%+25)	0.01V
	>400Hz~5kHz	±(2.0%+25)
750.0V	40Hz~200Hz	±(1.0%+25)	0.1V
	>200Hz~1kHz	±(1.5%+25)

DC Akım (DCA)

Ölçüm Aralığı	Hassasiyet	Çözünürlük
300.00µA	±(0.15%+20)	0.01µA
3.0000mA		0.0001mA
30.000mA		0.001mA
300.00mA		0.01mA
3.0000A	±(1.2%+50)	0.0001A
10.000A		0.001A

AC Akım (ACA)

Ölçüm Aralığı	Frekans Aralığı	Hassasiyet	Çözünürlük
300.00µA	40Hz~400Hz	±(0.8%+30)	0.01µA
	>400Hz~10kHz	±(3.0%+50)
3.0000mA	40Hz~400Hz	±(0.8%+30)	0.0001mA
	>400Hz~10kHz	±(3.0%+50)
30.000mA	40Hz~400Hz	±(1.2%+30)	0.001mA
	>400Hz~10kHz	±(3.0%+50)
300.00mA	40Hz~400Hz	±(1.2%+30)	0.01mA
	>400Hz~10kHz	±(3.0%+50)
3.0000A	40Hz~400Hz	±(1.5%+30)	0.0001A
	>200Hz~1kHz	±(2.5%+25)
10.000A	40Hz~400Hz	±(1.5%+20)	0.001A
	>200Hz~1kHz	±(2.5%+25)

Direnç

Ölçüm Aralığı	Hassasiyet	Çözünürlük
300.00Ω	±(0.5%+10)	0.01Ω
3.0000kΩ		0.0001kΩ
30.000kΩ		0.001kΩ
300.00kΩ		0.01kΩ
3.0000MΩ	±(0.8%+25)	0.0001MΩ
30.000MΩ	±(1.5%+25)	0.001MΩ
300.0MΩ	±(5.0%+50)	0.1MΩ

Kapasitans

Ölçüm Aralığı	Hassasiyet	Çözünürlük
30.000nF	±(5.0%+50)	0.001nF
300.00nF	±(4.0%+50)	0.01nF
3.0µF		0.1nF
30.000µF		0.001µF
300.00µF		0.01µF
3.0mF		0.1µF
30.000mF	±(10%+50)	0.001mF
300.00mF	±(20%+50)	0.01mF

Not: 30mF değerinin altındaki kapasitörlerde ölçüm süresi en fazla 6 saniyedir.

Frekans

Ölçüm Aralığı	Hassasiyet	Çözünürlük
10Hz~300MHz	±(0.1%+5)	0.01Hz~0.01MHz

Görev Döngüsü

Ölçüm Aralığı	Hassasiyet	Çözünürlük	Açıklama
0.1%~99.9%	±(2.0%+5)	0.1%	1kHz altındaki sinyaller için uygundur.

Sıcaklık

Ölçüm Aralığı	Hassasiyet	Çözünürlük
-40.0~400.0°C	±(1.0%+3°C)	0.1°C
400.0~1000.0°C	±(1.5%+3°C)

Diyot Testi

Ölçüm Aralığı	Ölçüm Bölgesi	Çözünürlük	Açıklama
3.0000V	0~3.2000V	0.0001V	Açık devre voltajı yaklaşık 3.2V'tur.

Süreklilik Testi

Ölçüm Aralığı	Ölçüm Bölgesi	Çözünürlük	Açıklama
300.0Ω	0~300.0Ω	0.1Ω	Direnç yaklaşık 30Ω veya daha düşük olduğunda sesli uyarı verir.

TEKNİK ÖZELLİKLER

Ekran	3.5 inç renkli ekran, 480 × 320 piksel
Maksimum Gösterim	30000 count
Sıcaklık Katsayısı	≤ Temel doğruluk × 0.1/°C
Süreklilik / Diyot Testi	Var
True RMS	Var
Bağlantı Arayüzü	USB Bağlantısı
Güç Kaynağı	Dahili 2 adet lityum batarya
Çalışma Ortamı	0°C . . . +40°C
Boyut	200 × 90 × 62 mm
Ağırlık	Yaklaşık 445 gr
